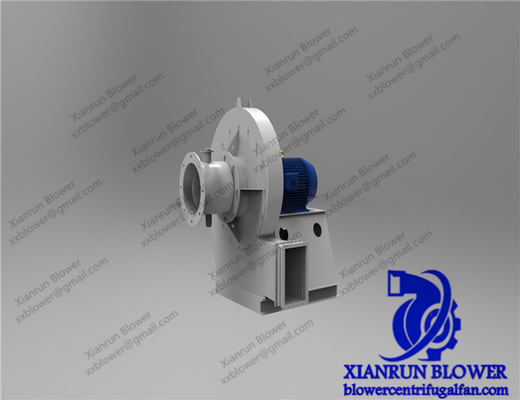

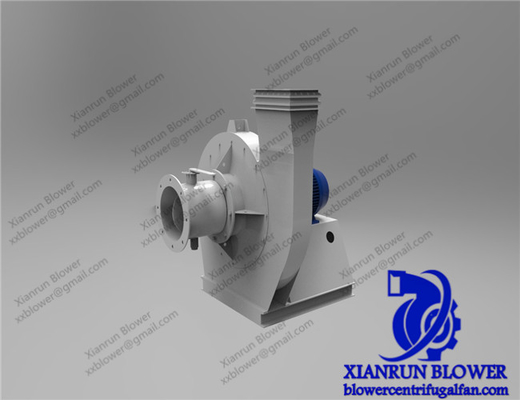

Ventilador centrífugo de alta pressão para combustão não espontânea e transporte de gás inofensivo em ambientes industriais

9-19, 9-26 série ventilador centrífugo de alta pressão industrial sopradores de alta pressão sopradora de alta velocidade

1Características e aplicação:

Ventilador centrífugo de alta pressão da série 9-19, 9-26, geralmente utilizado para forjar fornos e ventilação forçada de alta pressão, e amplamente utilizado para transportar ar e outras combustões não espontâneas,inofensivo para o corpo humanoO corpo não contém substâncias viscosas, a poeira e as partículas duras não devem exceder 150 mg/m3 e a temperatura do gás não deve exceder 80 °C.

2Tipo.

Os ventiladores centrífugos de alta pressão das séries 9-19 e 9-26 são de tipo de sucção única, com 13 números de máquina: NÃO.4, 4.5Cinco, cinco.6, 6.3, 7.1, 8, 9, 10, 11.2, 12.514, 16.

9-19, 9-26 série ventilador centrífugo de alta pressão pode ser feito de rotação direita e rotação esquerda de dois tipos, do lado do motor, a rotação do impulsionador no sentido horário é chamado de ventilador direito,Indicado por "direita"O impulsor gira no sentido anti-horário para chamar o ciclone esquerdo, indicado por "esquerdo".

A posição da saída do ventilador, indicada pelo ângulo da saída do ventilador.(Indique a direcção de rotação e o ângulo de saída ao encomendar, especial ângulo precisa ser personalizado).

O modo de accionamento do ventilador é A (4#-6.3#) e D (7.1#-16#).

3Estrutura.

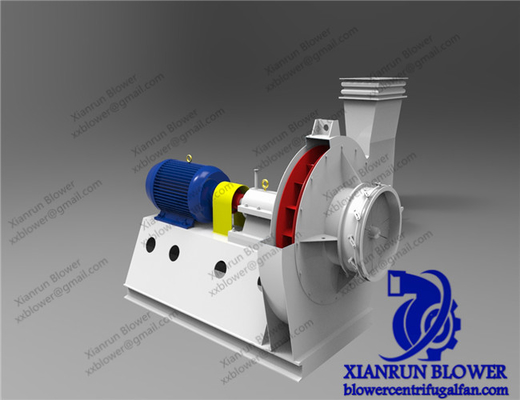

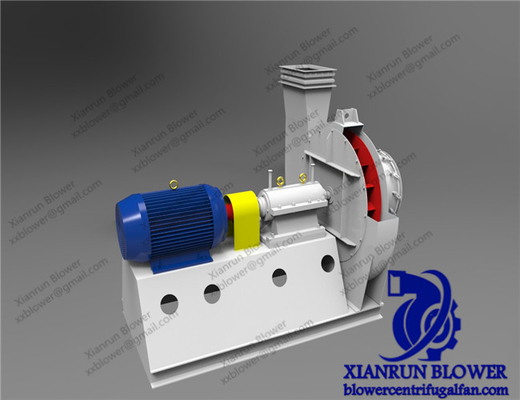

O modelo 6.3# é constituído principalmente por uma hélice, um invólucro, uma entrada de ar e outras partes da distribuição do motor direto. O modelo 7.1# apresenta as partes acima mencionadas, para além da parte da transmissão.

• Impeller: são adotadas lâminas de tipo curvado para a frente, e a velocidade circumferencial máxima da borda externa do difusor do impeller não é superior a 140 m/s.Após moldagem da hélice por correcção de balanço dinâmico e estático, excelente desempenho no ar, alta eficiência, operação estável e fiável.
• Capa: fabricada em chapa de aço carbono soldada.
• Entrada de ar: a entrada de ar é constituída por uma estrutura global de acumulação aerodinâmica, que é fixada na placa de cobertura frontal com parafusos.
• Grupo de transmissão: a parte de transmissão é constituída por um fuso, uma caixa de rolamentos, um acoplamento, etc. O fuso é feito de aço de alta qualidade;Toda a estrutura da caixa de rolamentos adota rolamentos de esferas e é lubrificada com óleo mecânico.

4Ordenando instruções.

Ao encomendar, devem ser indicados o número da máquina, a velocidade, o volume de ar, a pressão do ar, o ângulo de saída, a direção de rotação e as especificações do modelo do motor do ventilador.

KCaracterísticas

• Diâmetro do impulsionador: 80~3500 mm
• Velocidade do eixo principal: 760~2900 rpm
• Intervalo de pressão: 9000 a 25425 Pa
• Faixa de fluxo: 3297~43305 m3/h
• Temperatura do ar: 20~1000 graus Celsius

• Material: ferro fundido, aço carbono, aço inoxidável.

• Eficiência: 70%-90%
