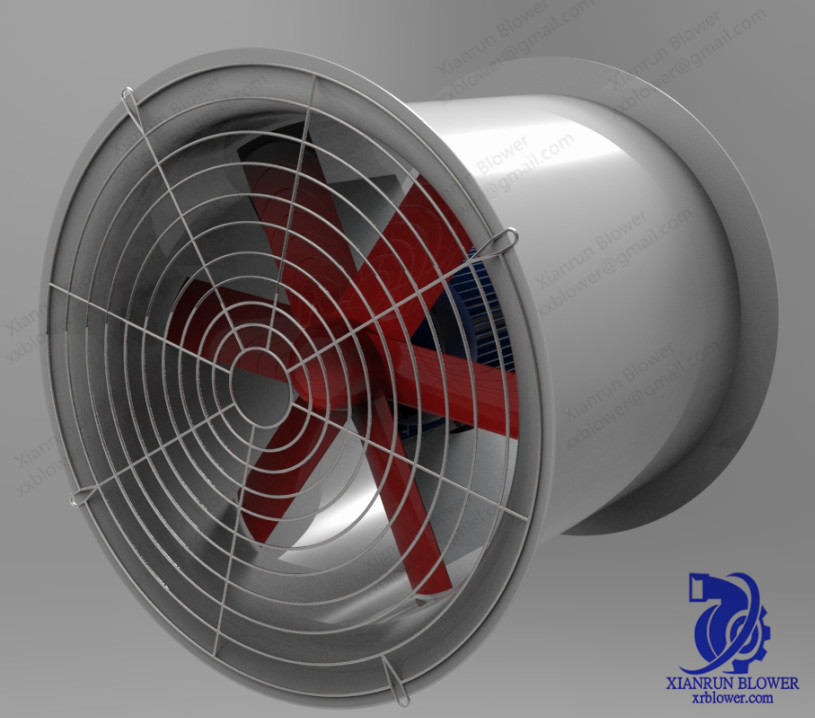

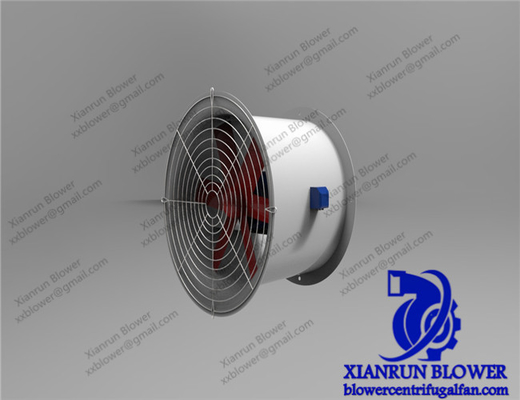

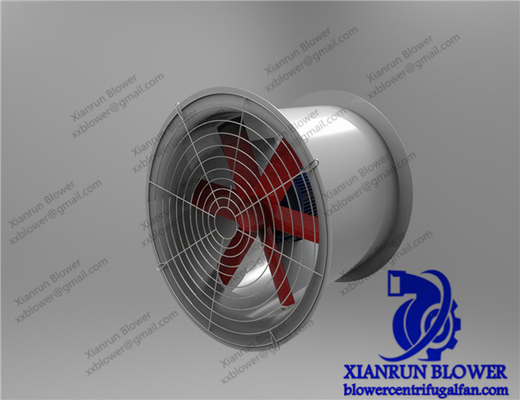

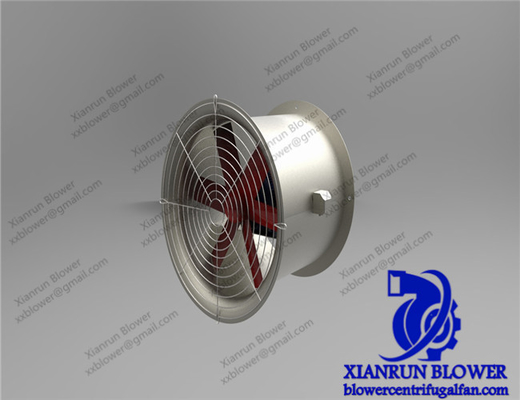

Fã axial bifurcado de baixo nível de ruído industrial axial dos exaustores dos sistemas de refrigeração

Os fãs de fluxo axial industriais da eficiência elevada de baixo nível de ruído axial do exaustor bifurcaram o fã axial

O impulsor para os fanis axiais um da exaustão dos componentes principais do fã de fluxo axial. O gás pode obter a energia com a rotação do impulsor, e então deixar o impulsor para o movimento axial da linha espiral.
O impulsor axial industrial dos fãs é composto do martelo móvel da lâmina, do cubo, do peciole, do rolamento e do peso de equilíbrio.
Muitas lâminas da mesma superfície de sustentação são arranjadas em um grupo de lâminas com distância igual de se, que é chamada uma cascata. O fã de fluxo axial é equipado com as lâminas no cubo para formar uma cascata do anel. A altura do corre através da peça da lâmina do fã de fluxo axial é maior do que aquela do ventilador, que pode se assegurar de que o volume do fumo do fã de esboço induzido seja maior do que o volume do suprimento de ar.
A lâmina de rotor do fã de fluxo axial é torcida. A lâmina inteira é torcida a um determinado ângulo ao longo do sentido radial, e a largura e a espessura da lâmina são reduzidas gradualmente ao longo do sentido do período de asa da lâmina. Nós temos indicado previamente aquele a fim fazer as cabeças de energia produzidas por todas as seções das pás do ventilador com raios diferentes o mesmos, isto é, os laços da velocidade em todas as seções são iguais. Consequentemente, o raio da lâmina perto do cubo é pequeno, a distância da grade é igualmente pequena, e a velocidade circunferencial igualmente diminui. A fim fazer o igual do laço da velocidade à parte superior da lâmina, é limitada para aumentar o ângulo da instalação da raiz da lâmina e o comprimento de corda da lâmina, assim que a lâmina é feita em uma forma espacialmente torcida. Naturalmente, a largura e a espessura da lâmina ao longo do sentido da envergadura são reduzidas, que pode igualmente reduzir a força centrífuga gerada pela lâmina, não fazem o peciole e a força do carregamento de pressão é demasiado grande, e assegura a força da lâmina.
As pás do ventilador axiais feitas da forma torcida, sua eficiência são igualmente mais altas, menos perda. Porque o impulsor gerencie, a velocidade de ponta é maior do que a circunferência do cubo e a velocidade periférica da pressão de vento grande, velocidade periférica pequena da pressão de vento, de modo que no corredor a lâmina ao longo da lâmina do fluxo radial da energia não seja igual, produzido assim da ponta ao fluxo da peça da raiz da lâmina, formando a perda de energia axial do redemoinho. E faça a lâmina em uma forma torcida, ângulo da instalação da lâmina da raiz da lâmina é maior, a seguir a pressão de vento pode ser aumentada; Pelo contrário, a lâmina na ponta do ângulo da instalação da lâmina é menor, a pressão de vento pode ser reduzida. O ângulo da montagem da lâmina na raiz da lâmina é maior, mas a velocidade circunferencial é menor. O ângulo da instalação da lâmina na ponta de lâmina é menor, mas a velocidade circunferencial é maior. Estes dois fatores restringem-se, de modo que a pressão de vento gerada na ponta de lâmina e na raiz da lâmina seja quase igual, e o redemoinho axial seja evitado.
A superfície da lâmina movente do fã axial é exigida ser lisa, que pode reduzir a perda de fricção do fluxo de ar e a perda da separação causada pelo fluxo fora da superfície da superfície de sustentação. A raiz da lâmina é aparafusada ao peciole, e a lâmina e o peciole são colocados em um furo circular no cubo, e cabidos então com os blocos do contrapeso, os rolamentos do apoio, rolamentos do guia, anéis da segurança, placas da segurança e as hastes do ajuste. Os rolamentos de apoio do fluxo axial que manobram as lâminas são sujeitados à força centrífuga gerada pelas lâminas e por pecioles moventes. O guia que carrega na lâmina movente, porque a lâmina e o peciole moventes são mais longos, o rolamento do guia é assegurar-se de que seu centro não esteja enviesado, e o rolamento do guia pode igualmente carregar alguma força centrífuga. A fim fazer a lâmina movente pode girar flexivelmente ao ajustar, ao guia o rolamento e ao apoio. Os rolamentos são feitos dos rolamentos de esferas com baixa fricção.
A haste da folha de cada lâmina movente é equipada com um bloco do peso de equilíbrio, e a linha do centro do bloco do peso de equilíbrio é quase perpendicular ao plano da superfície de sustentação da lâmina movente. Sua função pode equilibrar o grande momento de fechamento gerado pela lâmina movente, de modo que a lâmina movente possa igualmente se mover rapidamente ao girar.
A fim assegurar a selagem e a lubrificação, o lubrificante é injetado no rolamento do guia e no rolamento de apoio, e a graxa é enchida igualmente na diferença entre o peciole e o cubo.
A diferença radial entre a lâmina movente e o escudo é exigida ser menos de 3mm. Esta diferença não pode ser demasiado grande, se não causará a grande perda de escapamento do ar e reduzirá a eficiência do fã.
A fim assegurar o equilíbrio dinâmico do impulsor inteiro, ao substituir a lâmina, o mesmo peso da lâmina pode ser colocado em uma posição simétrica, e da verificação de equilíbrio.
O alojamento de lâmina movente é um alojamento soldado de aço, e o furo de inspeção é fornecido no alojamento, que pode verificar, remover e instalar a lâmina movente. A parte superior do cerco do fã é removível para a carga e o descarregamento rápidos do impulsor.
