Ventiladores Axiais Industriais Bifurcados de Alta Eficiência Baixo Ruído

Os fãs de fluxo axial industriais da eficiência elevada de baixo nível de ruído axial do exaustor bifurcaram o fã axial

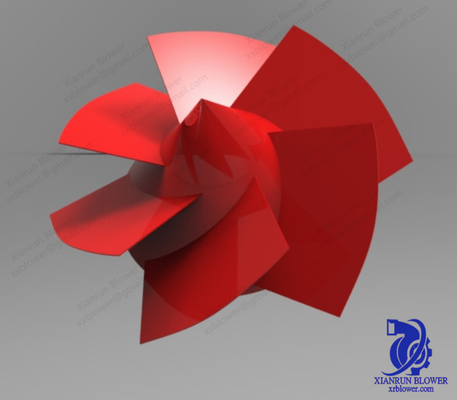

O impulsor para os fanis axiais um da exaustão dos componentes principais do fã de fluxo axial. O gás pode obter a energia com a rotação do impulsor, e então deixar o impulsor para o movimento axial da linha espiral.
O impulsor axial industrial dos fãs é composto do martelo móvel da lâmina, do cubo, do peciole, do rolamento e do peso de equilíbrio.
Muitas lâminas da mesma superfície de sustentação são arranjadas em um grupo de lâminas com distância igual de se, que é chamada uma cascata. O fã de fluxo axial é equipado com as lâminas no cubo para formar uma cascata do anel. A altura do corre através da peça da lâmina do fã de fluxo axial é maior do que aquela do ventilador, que pode se assegurar de que o volume do fumo do fã de esboço induzido seja maior do que o volume do suprimento de ar.
A lâmina de rotor do fã de fluxo axial é torcida. A lâmina inteira é torcida a um determinado ângulo ao longo do sentido radial, e a largura e a espessura da lâmina são reduzidas gradualmente ao longo do sentido do período de asa da lâmina. Nós temos indicado previamente aquele a fim fazer as cabeças de energia produzidas por todas as seções das pás do ventilador com raios diferentes o mesmos, isto é, os laços da velocidade em todas as seções são iguais. Consequentemente, o raio da lâmina perto do cubo é pequeno, a distância da grade é igualmente pequena, e a velocidade circunferencial igualmente diminui. A fim fazer o igual do laço da velocidade à parte superior da lâmina, é limitada para aumentar o ângulo da instalação da raiz da lâmina e o comprimento de corda da lâmina, assim que a lâmina é feita em uma forma espacialmente torcida. Naturalmente, a largura e a espessura da lâmina ao longo do sentido da envergadura são reduzidas, que pode igualmente reduzir a força centrífuga gerada pela lâmina, não fazem o peciole e a força do carregamento de pressão é demasiado grande, e assegura a força da lâmina.
As pás do ventilador axiais feitas da forma torcida, sua eficiência são igualmente mais altas, menos perda. Porque o impulsor gerencie, a velocidade de ponta é maior do que a circunferência do cubo e a velocidade periférica da pressão de vento grande, velocidade periférica pequena da pressão de vento, de modo que no corredor a lâmina ao longo da lâmina do fluxo radial da energia não seja igual, produzido assim da ponta ao fluxo da peça da raiz da lâmina, formando a perda de energia axial do redemoinho. E faça a lâmina em uma forma torcida, ângulo da instalação da lâmina da raiz da lâmina é maior, a seguir a pressão de vento pode ser aumentada; Pelo contrário, a lâmina na ponta do ângulo da instalação da lâmina é menor, a pressão de vento pode ser reduzida. O ângulo da montagem da lâmina na raiz da lâmina é maior, mas a velocidade circunferencial é menor. O ângulo da instalação da lâmina na ponta de lâmina é menor, mas a velocidade circunferencial é maior. Estes dois fatores restringem-se, de modo que a pressão de vento gerada na ponta de lâmina e na raiz da lâmina seja quase igual, e o redemoinho axial seja evitado.
A superfície da lâmina movente do fã axial é exigida ser lisa, que pode reduzir a perda de fricção do fluxo de ar e a perda da separação causada pelo fluxo fora da superfície da superfície de sustentação. A raiz da lâmina é aparafusada ao peciole, e a lâmina e o peciole são colocados em um furo circular no cubo, e cabidos então com os blocos do contrapeso, os rolamentos do apoio, rolamentos do guia, anéis da segurança, placas da segurança e as hastes do ajuste. Os rolamentos de apoio do fluxo axial que manobram as lâminas são sujeitados à força centrífuga gerada pelas lâminas e por pecioles moventes. O guia que carrega na lâmina movente, porque a lâmina e o peciole moventes são mais longos, o rolamento do guia é assegurar-se de que seu centro não esteja enviesado, e o rolamento do guia pode igualmente carregar alguma força centrífuga. A fim fazer a lâmina movente pode girar flexivelmente ao ajustar, ao guia o rolamento e ao apoio. Os rolamentos são feitos dos rolamentos de esferas com baixa fricção.
A haste da folha de cada lâmina movente é equipada com um bloco do peso de equilíbrio, e a linha do centro do bloco do peso de equilíbrio é quase perpendicular ao plano da superfície de sustentação da lâmina movente. Sua função pode equilibrar o grande momento de fechamento gerado pela lâmina movente, de modo que a lâmina movente possa igualmente se mover rapidamente ao girar.
A fim assegurar a selagem e a lubrificação, o lubrificante é injetado no rolamento do guia e no rolamento de apoio, e a graxa é enchida igualmente na diferença entre o peciole e o cubo.
A diferença radial entre a lâmina movente e o escudo é exigida ser menos de 3mm. Esta diferença não pode ser demasiado grande, se não causará a grande perda de escapamento do ar e reduzirá a eficiência do fã.
A fim assegurar o equilíbrio dinâmico do impulsor inteiro, ao substituir a lâmina, o mesmo peso da lâmina pode ser colocado em uma posição simétrica, e da verificação de equilíbrio.
O alojamento de lâmina movente é um alojamento soldado de aço, e o furo de inspeção é fornecido no alojamento, que pode verificar, remover e instalar a lâmina movente. A parte superior do cerco do fã é removível para a carga e o descarregamento rápidos do impulsor.
