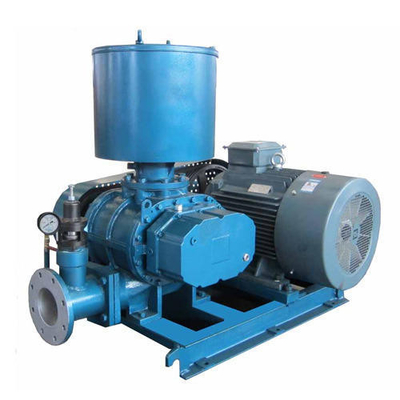

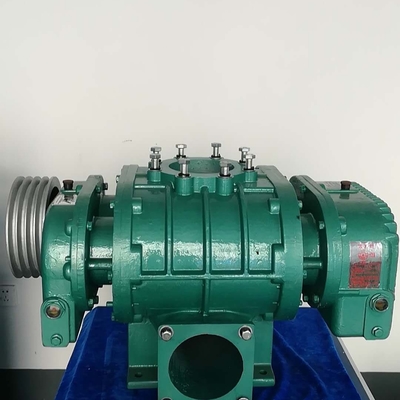

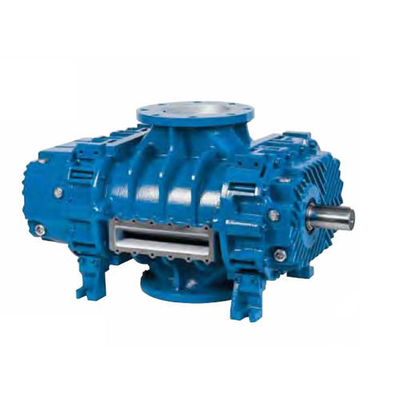

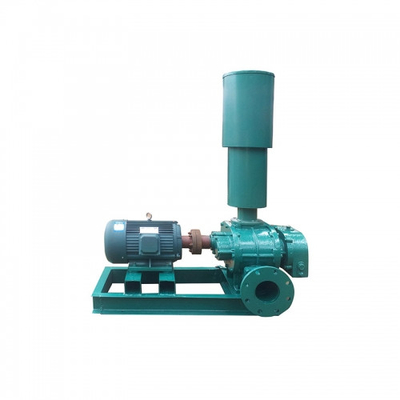

Ventilador giratório do lóbulo das raizes, tri ventilador de ar do lóbulo com o motor elétrico sem escova da C.C.

Ventilador das raizes do lóbulo do ventilador de ar das raizes o tri enraíza o motor elétrico sem escova da C.C. do material do aço carbono do ventilador giratório

Princípio básico do ventilador das raizes

1. O ventilador das raizes é um ventilador giratório do volume.

Este tipo do compressor confia nas engrenagens síncronos na extremidade do eixo do rotor para manter os dois rotores contratados. Cada peça de superfície curvada côncava do rotor e da parede interna do formulário do cilindro um volume de trabalho, que leve embora o gás do porto da sução durante a rotação do rotor. Quando se move para o porto de exaustão e é conectado ao porto de exaustão, a pressão no volume de trabalho aumenta de repente devido à maré baixa do gás com de alta pressão, e o gás é transportado então ao canal da exaustão. Os dois rotores não são de contato recíproco, e são selados por diferenças firmemente controladas, assim que o gás descarregado não é contaminado pelo óleo de lubrificação.

2. A seleção do ventilador das raizes

Na planta de água de esgoto, seleção modelo do fabricante que do fã do ventilador amostras do produto é dado no padrão de parâmetros de desempenho das condições da entrada, fã dentro para ser usado realmente não é um estado padrão, contudo, quando as condições ambientais do ventilador tais como a temperatura, a pressão atmosférica e a altura não são ao mesmo tempo, o desempenho do fã igualmente mudará, não poderá dirigir o uso da seleção modelo do produto do projeto baseado nos parâmetros de desempenho das amostras, contudo, é necessário converter as exigências de desempenho do fã nos parâmetros do fã sob o estado padrão da entrada selecionar o modelo de acordo com o estado real do uso.

O nível da pressão da exaustão do ventilador volumétrico não depende do fã próprio, mas da situação do dispositivo depois que o gás é descarregado pelo ventilador, isto é, “a pressão traseira assim chamada”. O ventilador da aeração tem as características de transmissão forçada do gás. A pressão da exaustão marcada na placa de identificação do ventilador é a pressão avaliado da exaustão do fã. De fato, o ventilador pode trabalhar em toda a pressão abaixo da pressão avaliado da exaustão, e pode igualmente trabalhar além da pressão avaliado da exaustão contanto que a temperatura da força e de exaustão para reservar.

Para plantas de tratamento de esgotos, a pressão absoluta (pressão traseira) gerada pelo sistema de exaustão é a soma do valor da perda de pressão do sistema de encanamento, da profundidade de água da associação da aeração e da pressão atmosférica ambiental. (aproximadamente, a profundidade de água mais um medidor)

3. Volume de ar (procura do oxigênio)

Ao calcular a procura do oxigênio do tratamento de esgotos, o resultado é o caudal maciço do oxigênio exigido sob o estado padrão QM (kg/min), e então ele está convertido no caudal do volume do ar exigido sob o estado padrão QV1 (m3/min). Se o ventilador não é usado no estado padrão, como quando é usado na área do platô, na densidade do ar e no índice de umidade mudará. O caudal do volume do ar fornecido pelo ventilador é o mesmo que o estado padrão, e o caudal maciço do ar fornecido será reduzido, que pode conduzir ao insuficiente abastecimento de oxigênio. O método o mais simples do cálculo é calcular um quadrado de quatro cabeças da aeração de acordo com a área da associação da água de esgoto, e o suprimento de ar de cada cabeça da aeração é 0.03m3/min (0,03 são aqui o valor médio da cabeça da aeração).

4. A diferença entre o inverno e o verão

A seleção do ventilador deve pagar a atenção à lei da mudança do caudal do suprimento de ar do ventilador. Para o mesmo ventilador, no inverno e no verão, seu caudal do volume não mudará, mas devido à densidade diferente do ar, o caudal maciço mudará, isso é dizer, o abastecimento de oxigênio será diferente. Isto é devido à diminuição da temperatura do inverno e ao aumento da densidade do ar, assim que o caudal maciço do ar seco fornecido pelo fã é aumentado extremamente comparado com o estado padrão, que causa o aumento do abastecimento de oxigênio. Da medida real da operação, o oxigênio dissolvido da associação da aeração no inverno cada ano será 1 ~ 3mg/L mais alto do que aquele no verão.

Consequentemente, em processo da operação da produção, é necessário ajustar o equipamento a tempo para esta mudança, de modo que a capacidade do enchimento do oxigênio do ventilador seja compatível com a procura do oxigênio na operação real. Para o ventilador das raizes, o uso do conversor de frequência, mudando a velocidade do fã para ajustar o suprimento de ar é muito econômico e prático.


Características chaves

• Diâmetro do impulsor: 90~3500 milímetros

• Velocidade do mainshaft: 560~2900 RPM
• Amplitude da pressão: Pa 3000~25425
• Escala do fluxo: 1297~83305 m3/h
• Temperatura do ar: 20~1000 graus Célsio

• Material: Ferro fundido, aço carbono, de aço inoxidável.

• Eficiência: 80%-90%

Recomende-nos por favor que o departamento de engenharia do Parameter.Our do USO e do seguimento recomendará o produto o mais apropriado para você.
