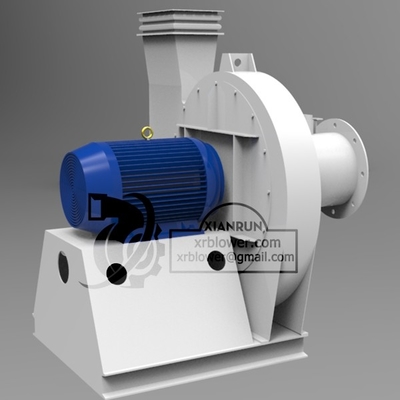

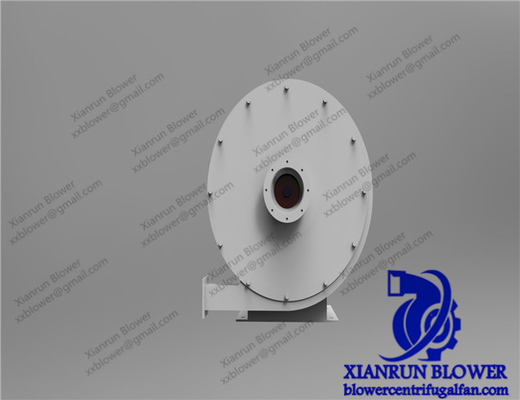

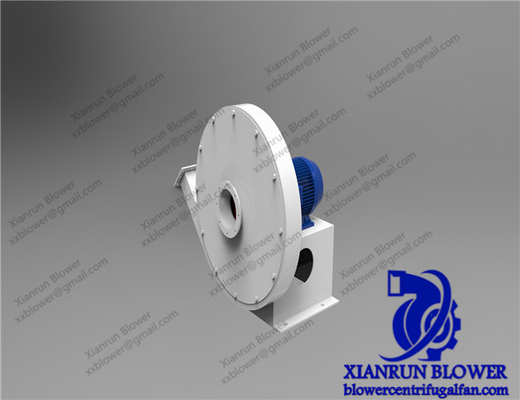

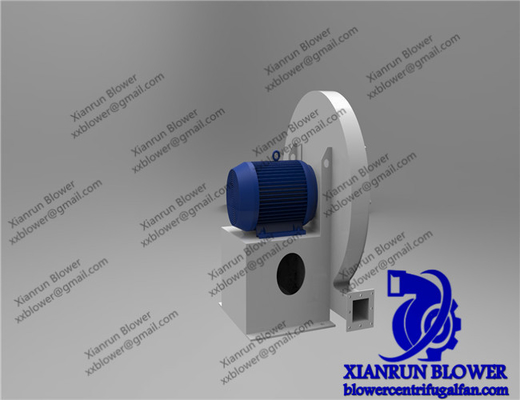

9-19, do ventilador de alta velocidade centrífugo de alta pressão do fã da série 9-26 do motor fã centrífugo direto in-line

9-19, do ventilador de alta velocidade centrífugo de alta pressão do fã da série 9-26 do motor fã centrífugo direto in-line

Formulário estrutural:

O fã centrífugo de alta pressão é um único tipo da sução, e tem 13 números da máquina (Na): 4,4, 5,5, 5,6, 6,3, 7,1, 8,9, 10,11.2, 12,5, 14,16.

O fã in-line centrífugo pode ser feito em dois formulários: rotação direita e esquerda. Do lado do motor, se o impulsor gerencie no sentido horário, é chamado um fã destro, denotado por “direito”; A rotação anti-horário é chamada o ciclone esquerdo, denotado pelo “saido”.

A posição da tomada do fã é indicada pelo ângulo da tomada da embalagem. “Deixado” e “direito” pode ser feito em 6 ângulos de 0°, de 45°, de 90°, de 135°, de 180° e de 225°.

O modo de transmissão do fã é o tipo A (No.4~No.6.3) e o tipo D (No.7.1 ~No.16)

Estrutura total:

No.4-~No.6.3 é composto principalmente do impulsor, da embalagem, da entrada de ar, do apoio, etc. No.7.1 ~ No.16 é composto principalmente do impulsor, da embalagem, da entrada de ar, da peça da transmissão, etc.

①Impulsor: Há 12 pás do ventilador nas pás do ventilador do modelo 9-19 e 16 no modelo 9-26, que estão dobrando para a frente as lâminas. A velocidade circunferencial a mais alta da borda exterior do difusor do impulsor não excederá 140m/s. Depois que o impulsor é formado, o equilíbrio estático e dinâmico está corrigido, assim que a operação é estável.

②Chassi. A placa de aço comum foi soldada no escudo cocleário inteiro.

③Entrada de ar. É feita em uma estrutura total de recolher a forma do fluxo e fixada no grupo da placa de capa com parafusos.

④Divisória da transmissão. É composta do eixo, caixa de rolamento, acoplando-se e assim por diante. O eixo é feito do aço de alta qualidade. A estrutura total da caixa de carregamento é feita dos rolamentos de esferas e lubrificada com o carregamento da graxa.

Características chaves

• Diâmetro do impulsor: 80~3500 milímetros

• Velocidade do mainshaft: 760~2900 RPM
• Amplitude da pressão: Pa 9000~25425
• Escala do fluxo: 3297~43305 m3/h
• Temperatura do ar: 20~1000 graus Célsio

• Material: Ferro fundido, aço carbono, de aço inoxidável.

• Eficiência: 70%-90%
