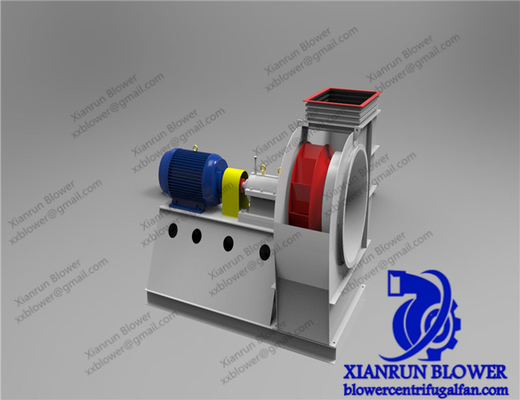

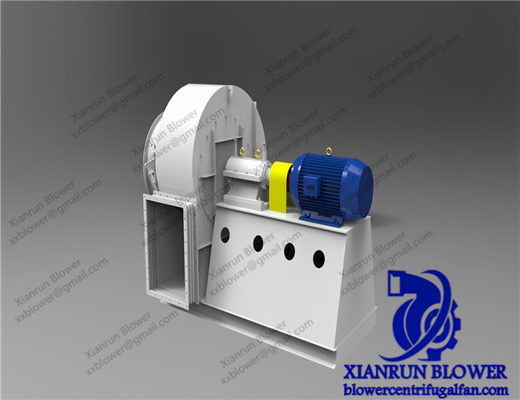

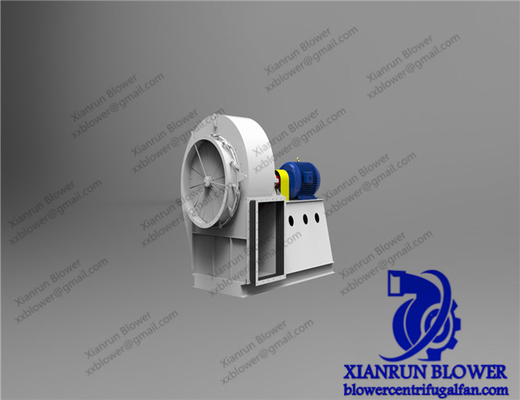

Forte ventilador radial centrífugo para extração de poeira ideal e circulação de ar em fábricas Volume de ar 800 90000m3 / h

Potente ventilador radial centrífugo para uma extracção óptima do pó e circulação de ar nas instalações de fabrico

Três tipos de pressão do ventilador centrífugo radial centrífugo.

Pressão total:

A pressão total do ventilador foi definida como a diferença entre a pressão total na secção de saída do ventilador e a pressão total na secção de entrada.A pressão total do fluxo de ar num determinado ponto ou secção é igual à soma da pressão dinâmica e da pressão estática nesse ponto ou secção.

Pressão dinâmica:

A pressão dinâmica do ventilador é definida como a pressão caracterizada pela energia cinética do gás na secção de saída do ventilador.A pressão dinâmica é a pressão necessária para acelerar um gás de velocidade zero para uma certa velocidadeA pressão dinâmica é proporcional à energia cinética do fluxo de ar.

A pressão dinâmica atua apenas na direção do fluxo de ar e é sempre positiva.

Pd = 0,5 x rho V2

Onde Pd = pressão dinâmica Pa

ρ = densidade de gás em kg/m3

V = velocidade m/s.

Pressão estática:

A pressão estática do ventilador é definida como a pressão total do ventilador menos a pressão dinâmica do ventilador.A pressão estática é a diferença de pressão entre a pressão absoluta num determinado ponto no fluxo de ar ou num determinado ponto no espaço cheio de gás e a pressão atmosféricaA pressão neste ponto é positiva quando é superior à pressão atmosférica e negativa quando é inferior à pressão atmosférica.

A energia de pressão estática age em todas as direções do gás, independente da velocidade, e é uma medida da energia potencial no gás.

Ps = Pt e Pd

Onde Ps = pressão estática Pa

Pt = Pa a pressão máxima

Pd = pressão dinâmica Pa

KCaracterísticas

• Diâmetro do impulsor: 90~3500 mm
• Velocidade do eixo principal: 560~2900 rpm
• Intervalo de pressão: 3000 a 25425 Pa
• Faixa de fluxo: 1297~8305 m3/h
• Temperatura do ar: 20~1000 graus Celsius

• Material: ferro fundido, aço carbono, aço inoxidável.

• Eficiência: 78% a 90%
