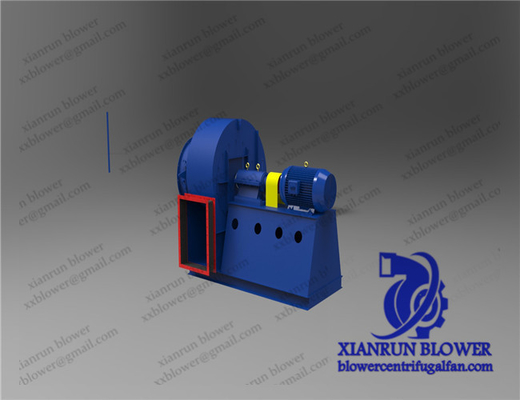

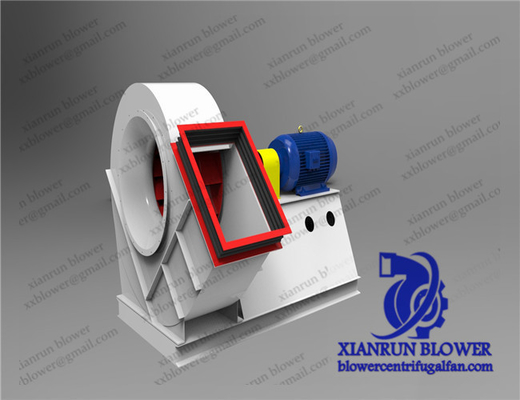

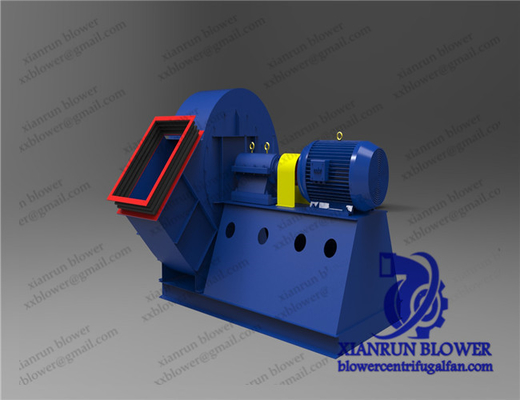

Ventilador de fã centrífugo de alta pressão curvado para a frente para a produção de eletricidade

O fã centrífugo da C.A. da eficiência elevada centrífuga de alta pressão do exaustor curvou para a frente o ventilador refrigerando do fã centrífugo

O fã centrífugo tem que modos de transmissão:

Um modelo:
O tipo do modilhão, nenhum rolamento, fã que o impulsor é montado diretamente no eixo do motor, a velocidade do fã é o mesmo que aquele do motor. Apropriado para o fã centrífugo pequeno, estrutura compacta, corpo pequeno.
B
O tipo do modilhão, estrutura da transmissão da correia, roda da correia montou entre o alojamento de rolamento de dois apoios. Fã centrífugo com a velocidade variável aplicada a médio e a acima.
C:
O tipo do modilhão, estrutura da movimentação de correia, roda da correia montou na parte externa dos dois rolamentos do apoio. Apropriado para o fã centrífugo médio e acima com velocidade variável, a polia é mais conveniente de remover.
Modelos de D:
O tipo do modilhão, a estrutura da transmissão que usa o acoplamento para ligar o eixo principal do ventilador e do motor, o acoplamento é instalado na parte externa do alojamento de carregamento dois de apoio, a velocidade do fã é o mesmo que a velocidade do motor. É aplicado aos fãs centrífugos acima do tamanho médio.
Tipo de F:
O acoplamento é usado para ligar o eixo principal do ventilador e do motor, e os dois rolamentos do apoio são instalados em ambos os lados da embalagem, que é um tipo do dois-apoio, e o acoplamento é instalado no fora de um assento de carregamento. É apropriado para o fã centrífugo com sução dobro ou a grande única sução e a velocidade são a mesma que a velocidade do motor, e sua vantagem é que a operação é relativamente lisa.

Características chaves

• Diâmetro do impulsor: 90~3500 milímetros

• Velocidade do mainshaft: 560~2900 RPM
• Amplitude da pressão: Pa 3000~25425
• Escala do fluxo: 1297~43305 m3/h
• Temperatura do ar: 20~1000 graus Célsio

• Material: Ferro fundido, aço carbono, de aço inoxidável.

• Eficiência: 70%-90%
