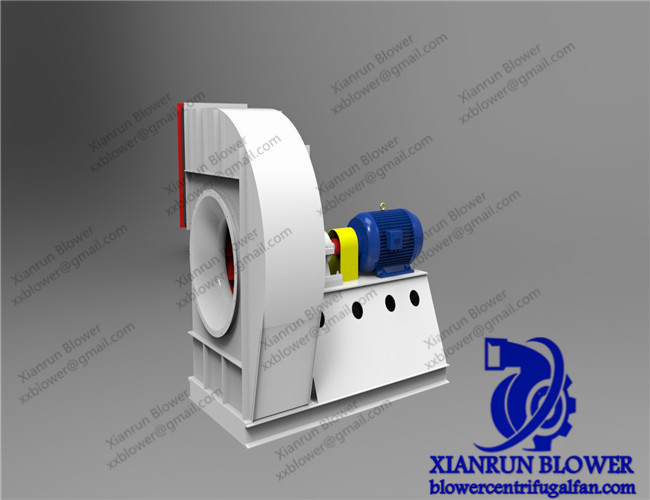

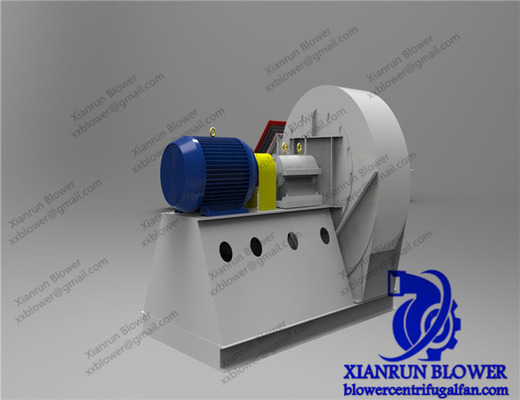

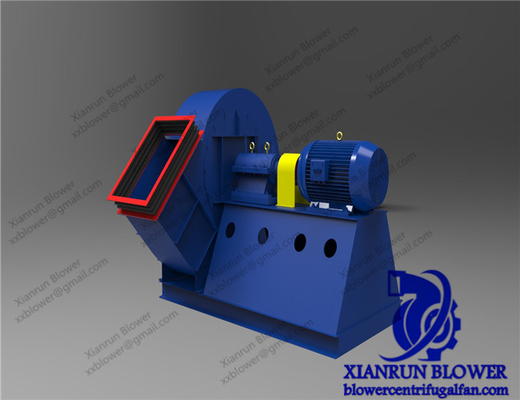

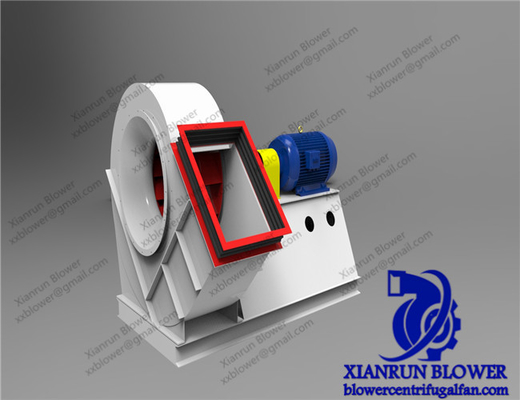

Fã centrífugo industrial resistente 560rpm-2900rpm para o secador

O exaustor do de alta capacidade inclinou para trás a tampa centrífuga do rolamento do fã que carrega a tampa dianteiro e traseiro

1. Princípio de funcionamento:

O exaustor do de alta capacidade está funcionando, o impulsor de gerencio de alta velocidade, o impulsor no ar, a parte externa é arremessada ao sob a ação de um impulsor centrífugo, o ar é comprimido, pressão, e embalado na embalagem volute da formação, nos formulários através da seção gradualmente para expandir a embalagem volute, a velocidade para reduzir-se gradualmente, parte do ar que a energia cinética é convertida à pressão estática, finalmente em alguma pressão pelo chassi do respiradouro para fora, ao mesmo tempo, devido ao ar dentro do impulsor foi jogada, o formulário da área do centro do impulsor uma pressão negativa, tomadas de ar da entrada abaixo sob a ação da diferença da pressão, de o fluxo da entrada de ar em, devido à turbina de gerencio contínua, ar é alcançado pela sução e a pressão, formar um transporte contínuo tem pressões determinadas de ar.

2, estrutura:

1. Coletor atual: guie o impulsor com resistência do fluxo de ar uniforme e do fluxo mínimo. Presentemente, o coletor atual de uso geral na planta do catalizador é uma circular e um coletor do arco.

2. Impulsor: O impulsor é a única parte de funcionamento do fã centrífugo, que é a peça que trabalha no fluxo de ar. É a rotação do impulsor que funciona no fluxo de ar para aumentar a pressão de ar através do fã.

3. Embalagem: A embalagem do fã centrífugo redemoinho-é dada forma, que é composto de placas bilaterais e de uma placa redemoinho-dada forma. A área de seção transversal entre o redemoinho e o impulsor aumenta gradualmente ao longo do sentido da rotação da turbina, para minimizar a perda do fluxo do ar na embalagem.

4. Componentes da transmissão: incluindo o eixo e o rolamento, alguns igualmente incluem o acoplamento e a polia, é a construção da conexão do fã e do motor.

Quadro: É a parte de apoio do fã, que é geralmente ferro fundido ou soldado com aço.

Características chaves

• Diâmetro do impulsor: 90~3500 milímetros

• Velocidade do mainshaft: 560~2900 RPM
• Amplitude da pressão: Pa 3000~25425
• Escala do fluxo: 1297~83305 m3/h
• Temperatura do ar: 20~1000 graus Célsio

• Material: Ferro fundido, aço carbono, de aço inoxidável.

• Eficiência: 80%-90%

Recomende-nos por favor que o departamento de engenharia do Parameter.Our do USO e do seguimento recomendará o produto o mais apropriado para você.
